懸掛機構是架設于建筑物頂部，通過鋼絲繩來承受懸吊平臺、額定載重量等重量的鋼結構架，單人吊籃（ZLP250）采用單吊點懸掛，一套懸掛機構即可滿足使用；長吊籃（ZLP630和ZLP800）采用雙吊點懸掛，需兩套懸掛機構同時使用。懸掛機構施加于建筑物或構筑物支撐面上的作用力應符合建筑結構的承載能力，

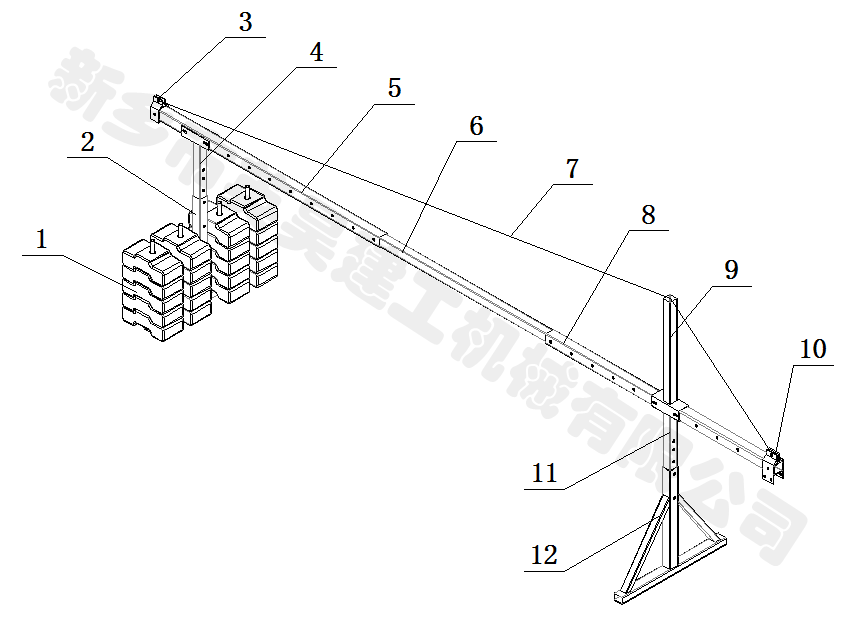

ZLP630和ZLP800整套懸掛機構結構簡圖。

1、配重    2、后支撐    3、后掛件    4、后立管    5、后梁    6、中梁   7、拉繩    8、前梁    9、拉線支撐    10、前掛件    11、前立管       12、前支撐

  后立管與后支撐、前立管與前支撐利用不同的安裝孔可實現前梁高度的調節，適應不同高度女兒墻建筑物的外墻施工；前梁安裝在前立管上，利用不同的安裝孔可實現前梁伸出量的調節；前中后梁利用螺栓孔對接成一根挑梁，利用不同的安裝孔可實現前后支撐間的距離；后支撐設計有配重插桿，將配重塊均勻放置在后支撐上。

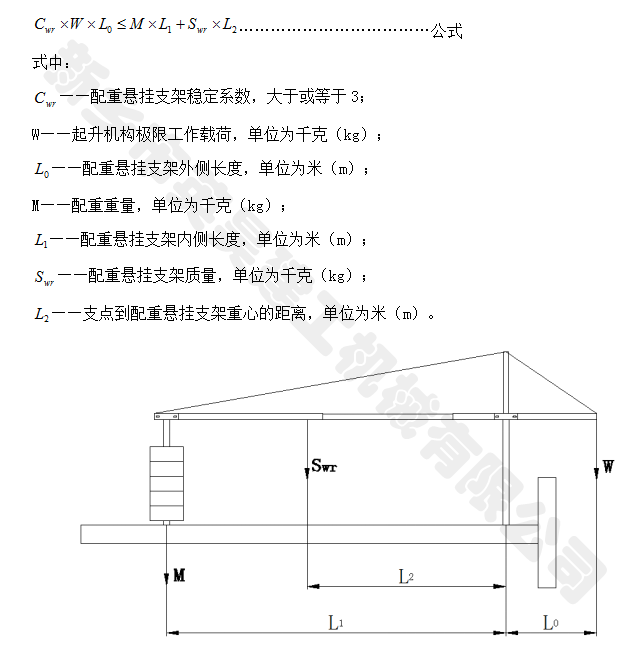

  在配重懸掛支架外伸距離最大，起升機構極限工作載荷工況時，穩定力矩應大于或等于3倍的傾覆力矩。

配重懸掛支架：

注：安裝時可根據建筑物架構調節前梁伸出長度，后支架與前支架間距需調節到最大。前梁伸出長度通長不大于1.4米，或因工位需要伸出量需大于1.4米時或起升高度大于120米時，必須相應減少工作載荷或增加配重量，且必須保證抗傾覆系數大于或等于3。

懸吊平臺：

ZLP250型號吊籃為單人施工吊籃，分座椅式和站立式兩種，座椅式單人吊籃僅供一個人操作施工，配置有靠墻輪保護施工人員安全。站立式單人吊籃為施工人員提供一個可站立施工的籃筐，配置有靠墻輪保護施工人員安全。

ZLP630、ZLP800型好吊籃的懸吊平臺為拼裝式平臺，拼裝式平臺由內側欄、外側欄、底欄和動力框組成，各部件用螺栓連接，其標準節長度分為1米、1.5米和2米三種規格，可按照施工情況拼裝所需要的長度。ZLP630型懸吊平臺總長度不得超過6米，ZLP800型懸吊平臺總長度不得超過7.5米。

懸吊平臺拼裝完成后，周邊護欄高度不低于1米。

拼裝式懸吊平臺的結構及拼裝方法詳見附圖4：拼裝式懸吊平臺。
