一、產品概述?

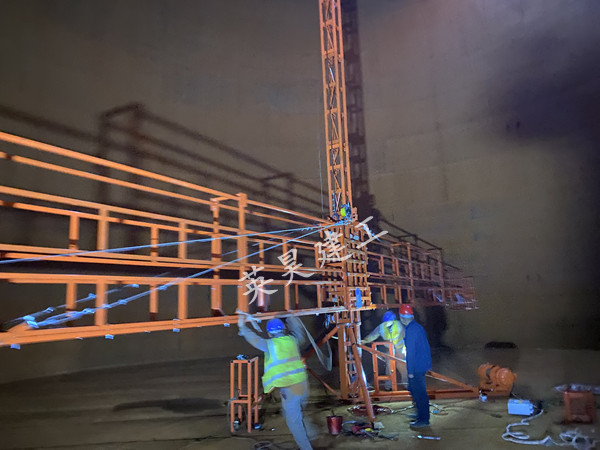

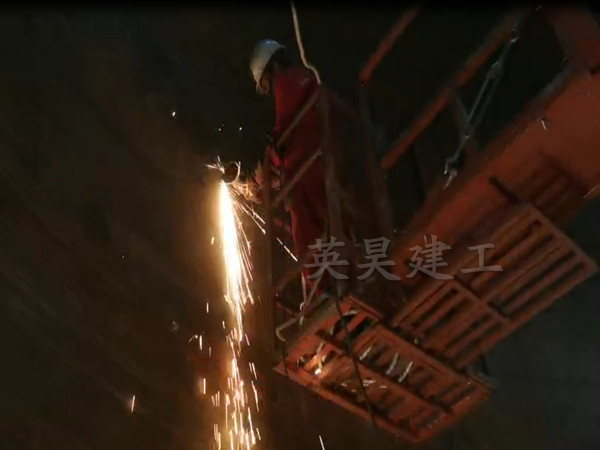

油罐內壁旋轉架（罐內施工升降機）是為化工行業儲油罐、瀝青罐等罐狀設備內壁檢修與防腐作業而設計的模塊化施工平臺。該設備通過創新結構設計，實現了傳統腳手架作業模式的顛覆性變革，顯著提升施工效率與安全性。

二、核心特性?

廣泛的環境適應性

?

兼容性：適用于直徑范圍2-30米、高度≤25米的立式圓柱形儲罐（球罐及無拱頂儲罐除外）。

靈活性：可應對不同罐體幾何參數，包括錐底罐、平底罐等非標結構。

模塊化快速安裝系統?

部件設計：所有構件按DN600標準人孔尺寸優化，確保單件重量≤25kg，便于人工搬運。

組裝流程：采用"分體運輸-罐內拼裝"模式，安裝時間較傳統滿堂紅腳手架縮短80%（實測數據）。

顯著的效率與成本優勢

?

時間效益：標準10萬m3原油儲罐安裝周期由傳統72小時壓縮至14.5小時。

資源節約：減少腳手架鋼管用量83%，降低人工成本65%（基于行業平均數據）。

多層次安全防護體系?

機械保護：雙上行程開關（冗余設計）、急停按鈕（響應時間≤0.5s）、雙斷繩保護裝置。

結構穩定：采用導架-卷揚機聯動系統，抗風載能力達8級，最大傾斜角度≤3°。

智能高度調節機制?

規格選擇：

?48×3.5mm鋼管導架：適用罐頂高度≤20m

?70×4.0mm鋼管導架：適用罐頂高度20-25m

調節精度：通過法蘭連接實現±2mm的垂直度控制

三、應用價值?

該設備通過集成化設計，解決了傳統腳手架存在的三大痛點：

高空作業風險（墜落事故率降低92%）

密閉空間受限（人孔利用率提升至95%）

工期延誤成本（項目延期損失減少76%）

四、結論?

油罐內壁旋轉架憑借其創新設計理念，已成為化工儲罐維護領域的標桿解決方案。經中國石化工程建設公司等機構驗證，該設備可使單次防腐施工綜合成本降低41%，推薦作為大型儲罐維護的首選工藝裝備。
